กระบวนการฉีดพลาสติกคือการอัดพลาสติกหลอมเหลวด้วยแรงดันสูงเข้าสู่ช่องว่างภายใน แม่พิมพ์พลาสติก เพื่อให้ได้ชิ้นงานพลาสติกที่มีี่รูปร่างตามแม่แบบ (mould) แรงดันที่ใช้ในการฉีดพลาสติกนั้นอาจมีค่าสูงถึง 600-1800 bar ทำให้แม่พิมพ์ฉีดพลาสติกต้องรับภาระความเค้นที่มากระทำในหลากหลายรูปแบบ เช่น ความเค้นที่เกิดจากความร้อนและความเค้นที่เกิดจากแรงปิดแม่พิมพ์ ดังนั้นแม่พิมพ์ฉีดพลาสติกจึงต้องได้รับการออกแบบอย่างถูกต้องเพื่อให้สามารถรับภาระความเค้นต่างๆที่เกิดขึ้นได้
ภาระความเค้นที่เกิดขึ้นกับแม่พิมพ์ส่งผลโดยตรงต่ออายุการใช้งานของแม่พิมพ์ ถ้าแม่พิมพ์ถูกออกแบบมาไม่ถูกต้องหรือไม่มีความเที่ยงตรงเพียงพอ จะทำให้ชิ้นงานที่ผลิตได้ไม่มีคุณภาพ โดยปกติแม่พิมพ์ฉีดที่มีคุณภาพดีจะมีค่าพิกัดความเผื่ออยู่ที่ 20-30 ไมโครเมตร บางท่านอาจนึกภาพไม่ออกว่ามีขนาดเท่าไร ขอให้ท่านดูที่เส้นผมของท่าน เส้นผมโดยเฉลี่ยจะมีขนาด 50-60ไมโครเมตร หรือ แบ่ง 1 มิลลิเมตรออกเป็น 1000 ส่วน
ในการออกแบบแม่พิมพพลาสติกนอกจากจะต้องคำนึงถึงภาระความเค้นต่างๆแล้ว ผู้ออกแบบยังต้องคำนึงถึงพลาสติกที่นำมาฉีดเพื่อใช้เลือกวัสดุที่จะนำมาทำแม่พิมพ์ เพราะเหล็สำหรับทำแม่พิมพ์แต่ละชนิดก็จะมีคุณสมบัติต่างกัน เหล็กที่มีคุณภาพสูงทนการกัดกร่อน ราคาก็จะสูงตามไปด้วย
โดยปกติเราจะแบ่งชนิดของแม่พิมพ์ฉีดพลาสติกตามรูปแบบของแม่พิมพ์ ซึ่งในวันนี้จะขออนุญาต ยกตัวอย่าง ชนิดของแม่พิมพ์พลาสติกที่นิยมใช้กันมากๆ อยู่2แบบ

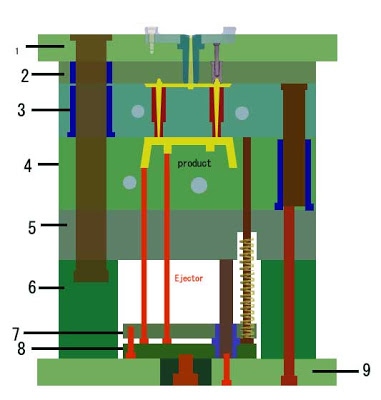

1. แม่พิมพ์ฉีดพลาสติกแบบ 2 plate
แม่พิมพ์แบบ 2 plate คือแม่พิมพ์พลาสติกมาตราฐานที่ใช้กันทั่วๆไป ที่เรียกว่า 2 plate เพราะที่แม่พิมพ์จะมีด้านที่ใช้ขึ้นรูปพลาสติกอยู่ 2ฝั่ง เมื่อเราเติมเนื้อพลาสติกหลอมเหลวเข้าไป รอจนกระทั่งเย็นตัว จังหวะที่เปิดแม่พิมพ์เพื่อหยิบชิ้นงานออกมา สามารถเปิดได้แบบปกติ
2. แม่พิมพ์ฉีดพลาสติกแบบ 3 plate

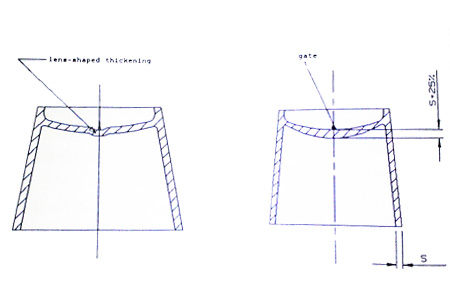

จะมีลักษณะที่เหมือนแม่พิมพ์แบบ 2plate แต่จะมีส่วนเพิ่มเติมขึ้นมาในเรื่องของการเข้าน้ำพลาสติก โดยปกติ แม่พิมพ์แบบนี้จะใช้กับทางเข้าแบบเข็ม เหมาะกับชิ้นงานประเภทที่ต้องเข้าน้ำพลาสติกตรงกลางชิ้นงาน เนื่องจากทางเข้าน้ำพลาสติกแบบนี้จะมีตำหนิที่ชิ้นงานน้อยกว่า เราจะเห็นได้ในพวก ฝาขวดน้ำ,จาน,กาละมัง,แก้วน้ำ อื่นๆ ซึ่ง แม่พิมพ์พลาสติกแบบ 3 plate นี้จะทำให้ไม่สามารถปลดท่อทางวิ่งได้จึงจำเป็นต้องเพิ่มแผ่นแม่พิมพ์เพิ่มขึ้นมาอีก 1 แผ่น เพื่อใช้ปลดท่อทางวิ่ง
คราวหน้าจะมาเขียนเรื่องแม่พิมพ์พลาสติกแบบต่างๆต่อไปครับ
